芯炽科技“免电感”Home Bus收发器 —— SC5120/SC5121
HBS 简介：
HVAC 布线利器迎 “免电感” 变革
Home Bus System (HBS) 总线标准自上世纪 80 年代确立，至今仍是公寓、写字楼及商业综合体 HVAC 暖通空调系统的主流通信标准。其核心创新在于利用单对双绞线同时承载 36V 直流供电与差分通信数据，一条线缆即可挂载照明面板、温控器、空调内机、传感器等设备，大幅降低布线成本与施工复杂度。
然而，传统 HBS 方案为防止远端节点内部电源大电容抹平总线上的高频数据，每个终端设备必须串联体积庞大的物理交流阻断电感，严重制约了面板等产品的轻薄化设计，也抬高了 BOM 成本。近年来，芯炽科技推出集成有源电感电路的 HBS 收发器，从根本上取代了外部物理电感，为终端设备的小型化与高集成度扫清了障碍。
SIMCHIP TECHNOLOGY
芯炽科技 SC5120 / SC5121
产品概况
芯炽科技 SC5120 与 SC5121 是一对兼容 HBS 总线标准的收发器组合。其中， SC5120 为远端节点收发器，内置有源电感技术，彻底省去了传统方案中体积庞大的外部交流阻断电感，同时集成 5V 线性稳压器，可为最高 65mA 的系统负载供电；SC5121 为主控侧收发器，支持最高 200kbps 传输速率，内置动态电缆匹配电阻以优化高速信号完整性。
两款芯片均采用 24 引脚 4mm × 4mm TQFN 封装，集成 ESD 保护电路，具备接收端滞回可调、发送信号压摆率可控等特性，能够适应 HVAC 暖通空调、智能家居、楼宇自动化等应用场景。
SC5120 / SC5121 主要性能与框图
|
|
SC5120 ◎ 无需大型交流阻断电感器 ◎ 对于 65mA 以上的系统负载，可使用外部 DC-DC ◎ 热关机保护 ◎ 工作温度范围：-40°C 至 +105°C ◎ Pin to Pin 兼容 MAX22088
|
|
SC5121 ◎ 工作温度范围：-40°C 至 +125°C ◎ Pin to Pin 兼容 MAX22288
|
|

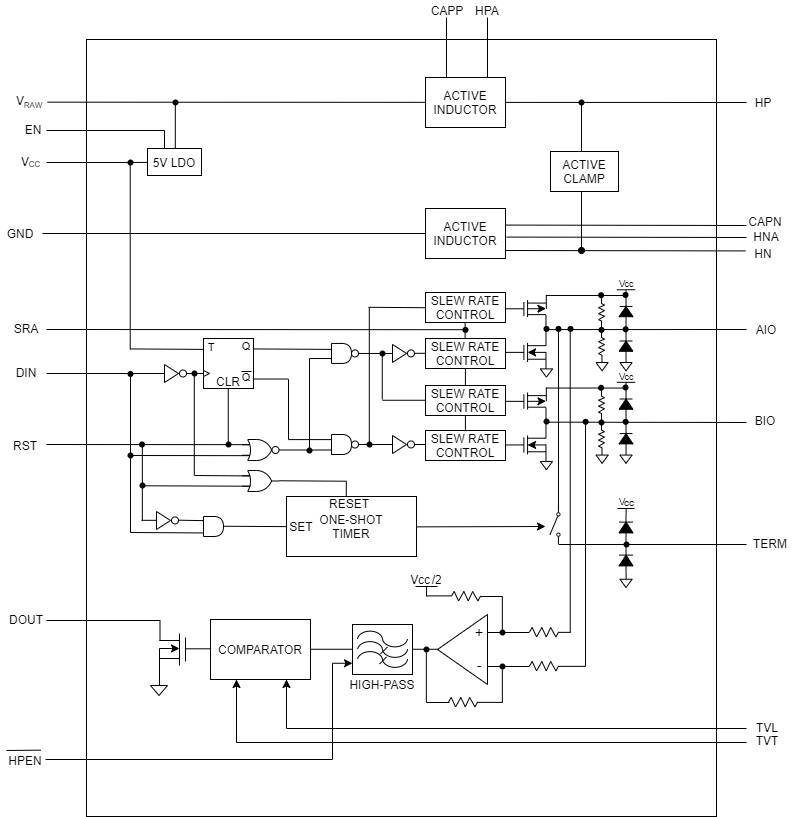

SC5120 功能模块示意图

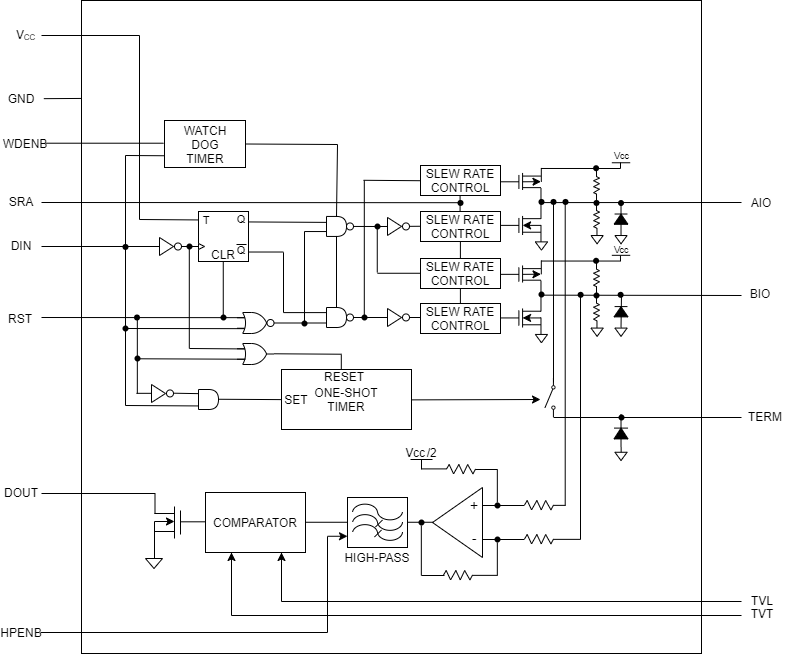

SC5121 功能模块示意图
产品对比
在关键性能指标上，芯炽 SC5120 / SC5121 与 ADI MAX22088 / MAX22288 全面看齐：两者均支持最高 200kbps 通信速率、1000 米传输距离，具备可调接收阈值、动态线缆端接、±8kV 接触 / ±15kV 空气 ESD 防护及 ±1kV 浪涌保护（需外围器件配合），工作温度范围均覆盖 -40℃ ~ +105℃ (SC5120 对应 MAX22088) 和 -40℃ ~ +125℃ (SC5121 对应 MAX22288)，封装同为紧凑的 TQFN-24 (4mm × 4mm)，且 SC5120 / SC5121 分别引脚兼容 MAX22088 / MAX22288，便于客户直接替换升级。
整体而言，芯炽产品在核心性能上已达到国际一流水平，为空调及楼宇自动化系统提供了高可靠、高性价比的国产化选择。
芯炽科技 SC5120 / SC5121
应用案例
在某知名家电大厂的新一代中央空调多联机 (VRF) 项目中，传统的线控面板受限于物理元器件体积，内部必须容纳大尺寸的交流阻断电感与降压模块，导致面板外壳较为厚重、突兀，难以满足现代家装的极简审美。
为了打破这一硬件瓶颈，该项目在升级设计中采用了芯炽科技的 SC5120 / SC5121 “免电感” HBS 总线收发器方案。得益于其芯片内部高度集成的有源电感技术和灵活部署功能，终端产品不仅省去了外部电感，更使整个线控面板的 PCB 面积直接缩减了 35%。这一突破性的空间优化，使得面板外壳能够主打时尚的“超薄墙面美学”设计，提升了产品的工业设计质感。
此外，该方案带来的 200kbps 高速通信带宽，打破了传统 HBS 速率的限制。在长距离布线环境下，屏幕触控面板的 UI 界面刷新变得更加流畅，传感器数据的收集和响应也更加实时，实现了产品高颜值与高性能通信的完美融合。
