SC2601

SC2601 是低功耗、单声道音频编解码芯片，兼备录音和播放功能。

录音通道：一对全差分输入通道（可用单端），内含可以调整的模拟增益放大器（PGA）和数字增益，大范围调整信号幅值的大小。

播放通道：一对全差分输出通道（可用单端），内含数字增益，大范围调整音量的大小。

支持单声道模拟输入。

具备声音渐变功能（RAMP）。

具备自动电平控制和噪声门限功能。

标准的 I²C 控制，标准的 I²S，左对齐，DSP/PCM 数据格式。支持标准的时钟速率，例如96kHz，48kHz，44.1kHz，16kHz，8kHz 等，也支持非标准时钟速率。

芯片可设置成主机模式或者从机模式使用。

支持常规的 1.8V/3.0/3.3V 供电，录音功耗 7.2mW, 播放功耗 5.5mW。非常适用各类具有低功耗要求的录音和播放的便携多媒体设备。

主要性能

◼ 24 位单声道模数和数模转换器

◼ ADC：SNR 97dB (A 加权) THD -93dB

◼ DAC：SNR 95dB (A 加权) THD -85dB

◼ 低功耗：

    录音功耗：7.2mW

    回播功耗：5.5mW

◼ 低电源电压：

    AVDD: 1.7-3.6V

    DVDD: 1.6-3.6V

    PVDD: 1.6-3.6V

◼ 正常模式过采样速率：256/384Fs

◼ 标准音频采样速率：8KHz 至 96KHz

◼ 非标准音频采样速率：USB 12/24MHz

◼ 支持模拟麦克风

◼ 自动电平控制和噪声门限

◼ 静音，音频均衡器

◼ I²S/PCM 主/从串行数据端口

◼ 标准 I²C 控制接口

◼ QFN-20 封装

应用场景

◼ 多媒体手机

◼ 门禁音频设备

◼ 音频播放器

◼ 对讲机

◼ 监控

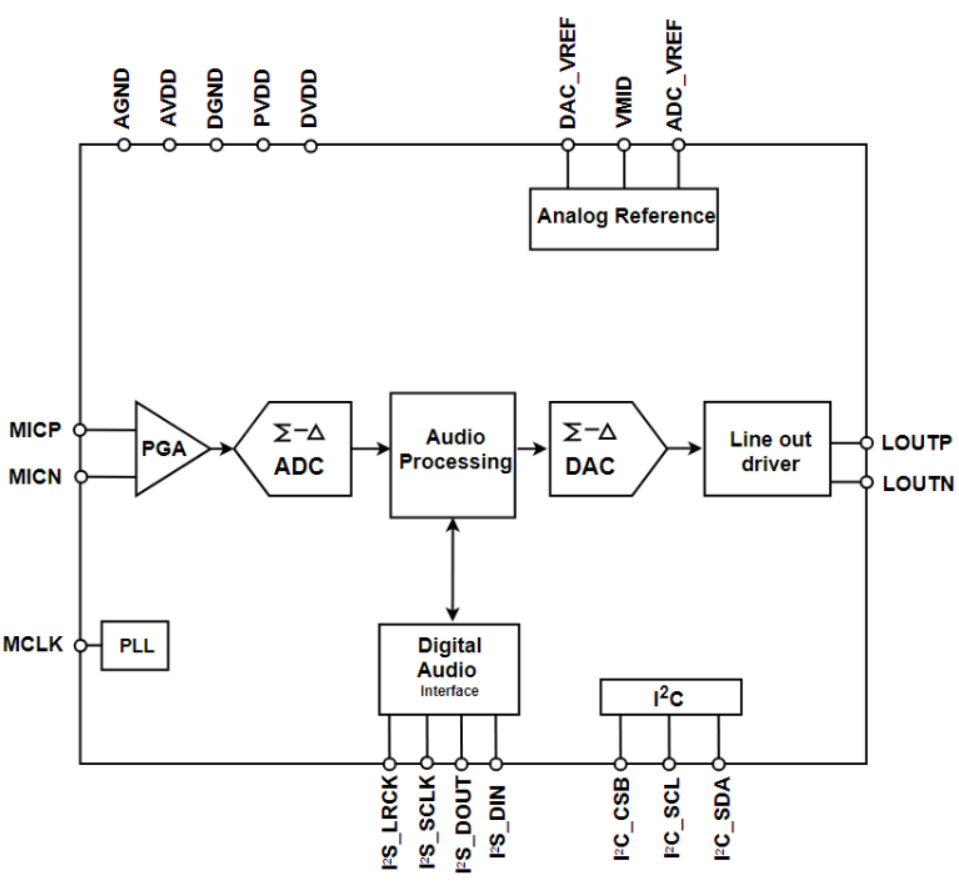

功能模块示意图

订购信息

外形尺寸
