SC8601

产品概况

SC8601 是一款高精度的多通道电池组监控器，能够测量多达 18 节串联的电池电压，同时实现总测量误差(TME)小于 3mV。SC8601 具有 0V 至 5V 的单节电池测量范围，适用于大多数电池应用。SC8601 最快能在 290µs 内完成所有 18 节电池电压测量，也可以通过选用较低的数据采集速率来实现高降噪抑制。

多个 SC8601 器件可以串联使用，以便能同时监测更多串的高压电池组。内置的 isoSPI 接口了提供高速，远距离和抗射频干扰的通信能力。多个器件之间可以采用菊花链形式连接，从而使用单个 SPI主机处理器即可监视和控制完整的电池组串。SC8601 的菊花链支持双向通讯，即使在通信路径发生故障时也能够确保通信的完整性。

SC8601 支持对每一节电池进行外部被动均衡控制。

SC8601 可以直接由电池组供电。芯片内部提供了一个线性稳压器控制器，通过外加一个 NPN 晶体管，可以产生 5V 电源。SC8601 进入睡眠模式时，待机电流可以低至 6uA，确保了电池组的最小消耗。SC8601 包含有 9 个通用 I/O 口，可通过串行接口扩展可能的控制和测量功能。它还包括一个专用的、高质量的参考电压源输出，以支持通过 GPIO 使用多个外部温度或电流测量。

主要性能

◼ 可测量多达 18 串电池电压

◼ 3mV 最大总测量误差

◼ 用于高压系统的可级联架构

◼ 内部集成隔离 SPI 接口：

    1Mb/s 隔离串行通信

    使用单根双绞线，长达 100 米

    低 EMI 敏感性和辐射

    双向断线保护

◼ 16 位 Δ-Σ 型 ADC，集成 3 阶可编程滤波器

◼ 290μs 内可完成系统中所有电池串电压测量 (快速模式)

◼ 同步测量电压和电流

◼ 支持通过外部 MOS 管实现电池被动均衡

◼ 9 个通用 GPIO

    模拟输入或数字 I/O

    支持温度传感器

    支持电流传感器

    可配置为 I²C 或 SPI 主控器

◼ 提供高质量参考电压供外部传感器使用

◼ 6μA 睡眠模式电流

◼ HLQFP-64 封装

◼ 引脚及软件操作兼容 ADBMS1818

应用场景

◼ 备用电池系统

◼ 住宅储能

◼ 电网储能

◼ 高功率便携式设备

◼ 不间断电源(UPS)

功能模块示意图

订购信息

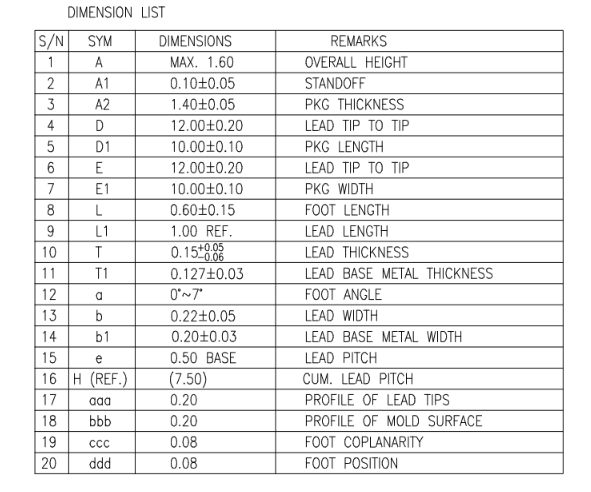

外形尺寸
