SC9209

产品概况

SC9209（128M-bit）是一款串行接口 (SPI) 闪型存储器，可为空间、引脚和功耗有限定的系统提供存储解决方案。SC920X 系列的灵活性和性能远超普通串行闪存器件。双通道/四通道输入/输出 SPI 以及 2 个时钟指令周期的四外设接口 (QPI)：串行时钟、芯片选择、串行数据I/O0 (SI)、I/O1 (SO)、I/O2 (/WP) 和 I/O3 (/HOLD)。支持高达 104MHz 的 SPI 时钟频率，在使用双通道/四通道和 QPI 快速读取指令时，双通道 I/O 的等效时钟频率为 208MHz（104MHz×2），四通道 I/O 的等效时钟频率为 416MHz（104MHz×4）。本存储器使用单电源供电，电压范围为 2.7 伏到 3.6 伏。

此外，本存储器还支持 JEDEC 标准的制造商和器件 ID、64 位唯一序列号和三个 256 字节安全寄存器。

主要性能

◼ 接口 (SPI/QPI)：

    标准 SPI: CLK, /CS, SI, SO, /WP, /HOLD

    双通道 SPI: CLK, /CS, IO0, IO1, /WP, /HOLD

    四通道 SPI: CLK, /CS, IO0, IO1, IO2, IO3

    QPI: CLK, /CS, IO0, IO1, IO2, IO3

◼ 串行闪存最高性能：

    104MHz 单通道, 双通道/四通道 SPI 时钟

    208/416MHz 等效双通道/四通道 SPI 时钟

    50MB/S 连续数据传输率

    超过 100K 次编程/擦除循环

    超过 20 年数据保持时间

◼ 编程：

    单路输入页编程达到 256 Bytes

    四通道输入页编程达到 256 Bytes

    编程中断和恢复

◼ 擦除：

    扇区擦除 (4K-Byte)

    块擦除 (32K/64K-Byte)

    全芯片擦除

    擦除中断和恢复

◼ 编程/擦除速度：

    页编程时间：0.7ms (Typ)

    扇擦除时间：60ms (Typ)

    块擦除时间：0.25/0.4s (Typ)

    全芯片擦除：75s (Typ)

◼ 灵活架构：

    统一扇区/块擦除 (4K/32K/64K-Byte)

    每个可编程页可编程范围从 1 Byte 到 256 Bytes

    编程/擦除中断和恢复

◼ 高级安全特点：

    软硬件写保护功能

    基于 WP 引脚的启用/禁用保护功能

    电源锁定和 OTP 保护功能

    自顶或自底的扇区或块选择

    可追溯参数 (SFDP) 寄存器

    配有 OTP 锁定的 3×256-Byte 安全寄存器

    每颗器件配有 64-Bit 唯一 ID

    单个区扇/块阵列保护

    挥发和非挥发状态寄存器

◼ 低电压，宽温度范围：

    工作电压范围：2.7~3.6V

    4mA 动态电流, 1uA 关机电流

    温度范围：-40℃ 至 +85℃

◼ 擦写耐受度/数据保持能力：

    任何扇区均具有 100k 次编程/擦除循环

    +55℃ 下拥有 20 年数据保持时间

◼ 高效的封装空间：

    8 引脚 SOP/VSOP 208-mil

    8 焊盘 WSON 6x5mm/8x6mm

    有关 KGD 事宜请联系芯炽具体商谈

订购信息

如果需要 OTP 特性被开启，请联系芯炽。

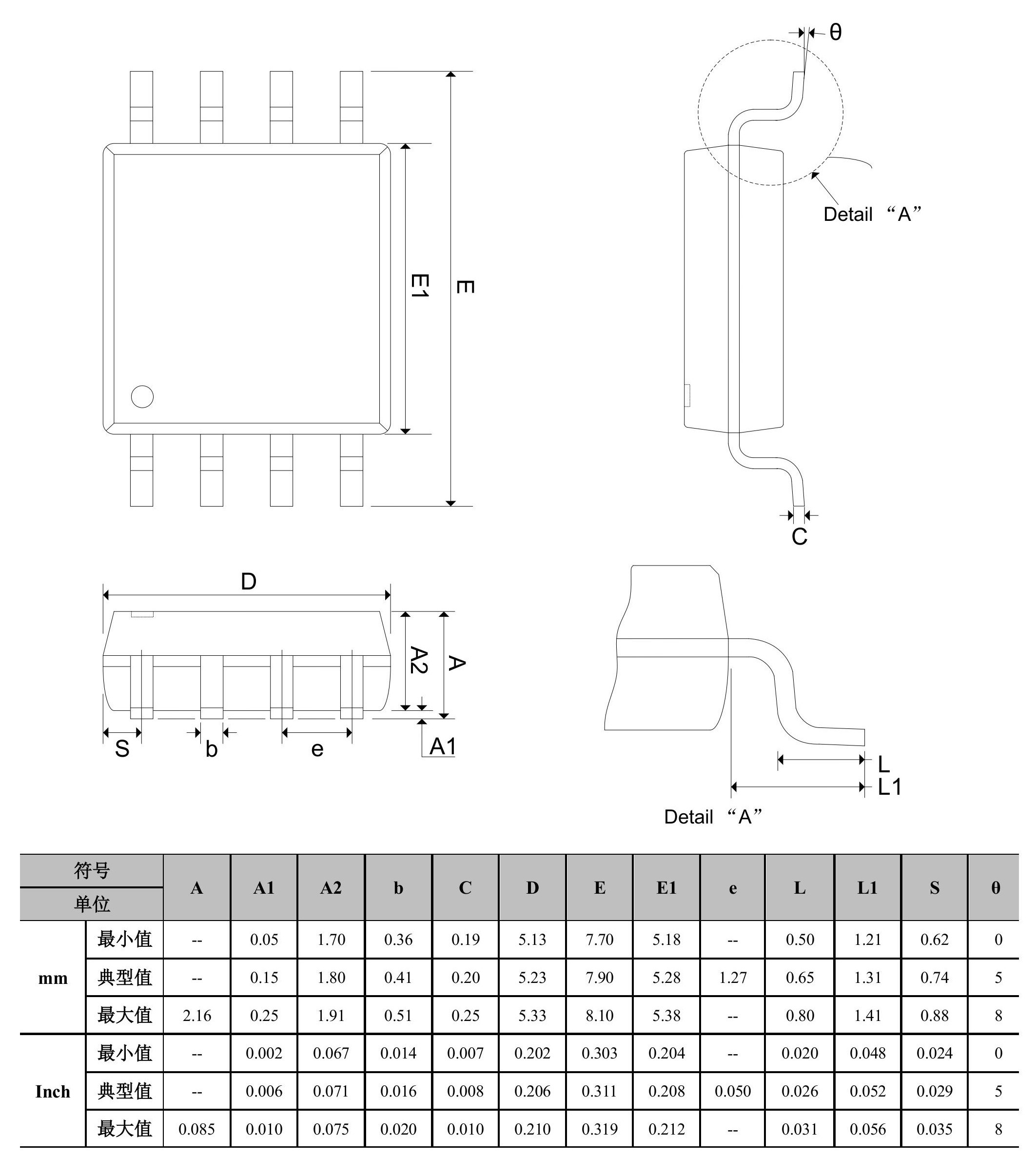

外形尺寸

SOP-8 (208-mil) 封装
